ความต้านทานกระแสตรงส่งผลต่อกระแสไฟฟ้าในโซลินอยด์วาล์วสุญญากาศขนาดเล็ก 2 ทางอย่างไร

1. บทนำ: ความท้าทายที่สำคัญในโซลินอยด์วาล์วขนาดเล็ก

1.1 โซลินอยด์วาล์วสุญญากาศขนาดเล็ก: รากฐานของการควบคุมที่แม่นยำ

โซลินอยด์วาล์วสุญญากาศขนาดเล็กมีบทบาทสำคัญในการใช้งานทางอุตสาหกรรมและวิทยาศาสตร์สมัยใหม่ โดยให้การควบคุมก๊าซและของเหลวในอุปกรณ์ต่างๆ เช่น เครื่องช่วยหายใจแบบพกพา เครื่องวิเคราะห์เลือด ปั๊มไมโครฟลูอิดิก และระบบห้องปฏิบัติการอัตโนมัติได้อย่างแม่นยำ การออกแบบที่กะทัดรัดต้องการความน่าเชื่อถือสูง การใช้พลังงานต่ำ และการสั่งงานวาล์วที่รวดเร็วและแม่นยำ

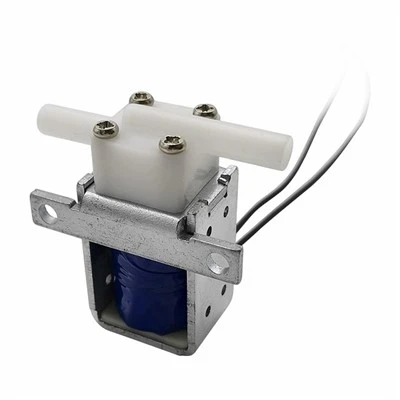

สำหรับการอ้างอิงถึงผลิตภัณฑ์และข้อมูลจำเพาะในโลกแห่งความเป็นจริง- วิศวกรสามารถปรึกษาโซลินอยด์วาล์วขนาดเล็กนี้ได้:มินิโซลินอยด์วาล์ว 2 ทาง 12v

1.2 คำถามหลัก: ความต้านทาน DC สามารถปรับได้หรือไม่

ได้ ความต้านทานกระแสตรงของคอยล์ในโซลินอยด์วาล์วสุญญากาศขนาดเล็ก 2 ทิศทางสามารถปรับได้ในระหว่างขั้นตอนการออกแบบ ด้วยการเปลี่ยนวัสดุคอยล์ โครงสร้าง และการกำหนดค่าการพันของขดลวด วิศวกรสามารถควบคุมความต้านทานได้อย่างแม่นยำ ซึ่งส่งผลกระทบโดยตรงต่อกระแสการทำงานของวาล์ว แรงแม่เหล็ก และประสิทธิภาพการตอบสนอง

1.3 คำถามหลัก: การเพิ่มความต้านทานลดกระแสหรือไม่

ตามกฎของโอห์ม (I=U/RI=U/RI=U/R) เมื่อแรงดันไฟฟ้าของแหล่งจ่ายคงที่ การเพิ่มความต้านทาน DC ของคอยล์จะลด-กระแสในสถานะคงที่ ความสัมพันธ์นี้เป็นพื้นฐานสำหรับการทำความเข้าใจการเปลี่ยนแปลงที่กำลังตามมา การสร้างความร้อน และแรงแม่เหล็ก

1.4 โครงสร้างและวัตถุประสงค์ของบทความ

บทความนี้จะตรวจสอบหัวข้อในเชิงลึก ตั้งแต่หลักการทางไฟฟ้าขั้นพื้นฐานและการออกแบบคอยล์ไปจนถึงผลกระทบด้านประสิทธิภาพและกลยุทธ์ทางวิศวกรรม โดยผสมผสานการใช้งาน-ในโลกแห่งความเป็นจริงจาก Pinmotor เพื่อแสดงให้เห็นถึงคุณค่าในทางปฏิบัติของการปรับความต้านทานให้เหมาะสม

2. ความรู้พื้นฐานทางไฟฟ้าของขดลวดโซลินอยด์

2.1 กฎของโอห์ม: พื้นฐานสำหรับกระแสและความต้านทาน

กฎของโอห์ม(ฉัน=U/RI)กำหนดความสัมพันธ์ระหว่างกระแส แรงดัน และความต้านทาน ภายใต้การทำงาน DC ในสถานะคงที่ - ขดลวดโซลินอยด์จะทำงานเป็นโหลดต้านทานเป็นหลัก กระแสไฟฟ้าในการทำงานขึ้นอยู่กับแรงดันไฟฟ้า (U) และความต้านทานกระแสตรง (R) ของคอยล์

ในการใช้งานโซลินอยด์ขนาดเล็ก กระแสไฟฟ้าส่งผลโดยตรงต่อแรงแม่เหล็กและความเร็วของการสั่งงานวาล์ว ทำให้การควบคุมความต้านทานที่แม่นยำเป็นสิ่งจำเป็น

2.2 พื้นฐานทางกายภาพของความต้านทานไฟฟ้ากระแสตรง

ความต้านทานกระแสตรงของคอยล์แสดงเป็น:

R=ρL​/A

ที่ไหน:

• ρ=ความต้านทานของวัสดุลวด
• L=ความยาวรวมของเส้นลวด
• พื้นที่หน้าตัด=- ของเส้นลวด

การเลือกวัสดุ ความยาวของสายไฟ และความหนาของสายไฟจึงเป็นปัจจัยหลักสามประการที่กำหนดความต้านทานกระแสตรงของขดลวด

3. วิธีปรับความต้านทาน DC: ศิลปะแห่งการออกแบบคอยล์

3.1 การเปลี่ยนวัสดุลวด: การเลือกความต้านทาน

วัสดุที่แตกต่างกันมีความต้านทานที่แตกต่างกัน เช่น ทองแดง อลูมิเนียม และโลหะผสมชนิดพิเศษ ทองแดงมักใช้กันมากที่สุดเนื่องจากมีการนำไฟฟ้า ความแข็งแรงทางกล และความสามารถในการผลิตที่ดีเยี่ยม การปรับคุณภาพและความสม่ำเสมอของลวดทองแดงให้เหมาะสมช่วยให้-ปรับความต้านทานได้อย่างละเอียดโดยไม่ต้องเปลี่ยนวัสดุ ในการใช้งานที่มีความแม่นยำสูง-บางประเภท อาจใช้โลหะผสมทองแดงที่มีความต้านทานต่ำ-เพื่อลดการสูญเสียพลังงานและการสร้างความร้อน

3.2 การเปลี่ยนเส้นผ่านศูนย์กลางของลวด (หน้าตัด-): วิธีที่ตรงที่สุด

เส้นผ่านศูนย์กลางของเส้นลวดที่เล็กกว่าจะเพิ่มความต้านทาน ในขณะที่เส้นผ่านศูนย์กลางที่ใหญ่กว่าจะลดความต้านทานลง การเลือกเส้นผ่านศูนย์กลางลวดเคลือบที่เหมาะสมเป็นวิธีที่ตรงไปตรงมาและใช้กันมากที่สุดในการปรับความต้านทานของขดลวด

3.3 การเปลี่ยนการหมุนของคอยล์: ความยาวที่สมดุลและแรงแม่เหล็ก

การเพิ่มจำนวนรอบของขดลวด (N) จะทำให้ความยาวสายไฟทั้งหมดเพิ่มขึ้น (L) และเพิ่มความต้านทาน อย่างไรก็ตาม จำนวนรอบยังกำหนดแรงแม่เหล็กด้วย(F∝N⋅I)ดังนั้นการเลี้ยวที่มากเกินไปหรือไม่เพียงพออาจทำให้ประสิทธิภาพลดลง ต้องรักษาสมดุลภายในพื้นที่จำกัด

3.4 การเปลี่ยนขนาดแกนคอยล์: ปรับสมดุลพื้นที่และประสิทธิภาพ

ขนาดแกนคอยล์จะกำหนดพื้นที่การพันขดลวดที่มีอยู่ ซึ่งส่งผลต่อการเลือกเส้นผ่านศูนย์กลางของเส้นลวดและจำนวนรอบ การปรับปรุงแกนกลางช่วยให้วิศวกรสามารถผสมผสานความต้านทานและแรงแม่เหล็กได้อย่างลงตัวภายในการออกแบบที่กะทัดรัด

4. ผลกระทบของการปรับความต้านทานไฟฟ้ากระแสตรง

4.1 ผลกระทบต่อกระแสไฟในการทำงาน

ด้วยแรงดันไฟฟ้าคงที่ การเพิ่มความต้านทานของคอยล์จะลด-กระแสคงที่ (III) ซึ่งเป็นพื้นฐานสำหรับการเปลี่ยนแปลงประสิทธิภาพที่ตามมาทั้งหมด

4.2 ผลกระทบต่อการใช้พลังงาน

อำนาจได้รับจาก:

การเพิ่มความต้านทานจะลดกระแสไฟฟ้า ซึ่งสามารถลดการใช้พลังงานได้อย่างมาก-ข้อพิจารณาหลักในอุปกรณ์ทางการแพทย์แบบพกพาหรือ-ระบบอัตโนมัติที่ใช้พลังงานต่ำ

4.3 ผลต่อแรงแม่เหล็ก

แรงแม่เหล็ก (F∝N⋅I) ได้รับผลกระทบจากกระแส หากความต้านทานเพิ่มขึ้นและกระแสไฟฟ้าลดลงในขณะที่การหมุนยังคงที่ แรงแม่เหล็กอาจอ่อนลง ส่งผลต่อความเร็วการสั่งงานวาล์วและแรงยึด วิศวกรจะต้องปรับสมดุลความต้านทานอย่างระมัดระวังเพื่อการทำงานที่เชื่อถือได้

4.4 ผลต่อการสร้างความร้อน

การสร้างความร้อน (Q=I²Rt) เป็นสัดส่วนกับกำลังสองของกระแส การลดกระแสโดยการเพิ่มความต้านทานจะช่วยลดความร้อนได้อย่างมาก ช่วยยืดอายุของฉนวนคอยล์และวาล์วโดยรวม เพิ่มความน่าเชื่อถือ

4.5 ผลต่อความเร็วในการตอบสนอง

การตอบสนองของคอยล์ถูกกำหนดโดยค่าคงที่เวลา (τ=L/R) การเพิ่มความต้านทานจะช่วยลด τ\\tauτ ซึ่งในทางทฤษฎีแล้วจะช่วยปรับปรุงเวลาการขึ้นและลงในปัจจุบัน อย่างไรก็ตาม หากแรงแม่เหล็กไม่เพียงพอ การสั่งงานวาล์วจริงอาจช้าลง ดังนั้นจึงจำเป็นต้องมีการประเมินที่ครอบคลุม

5. การค้าทางวิศวกรรม-ข้อดีและกลยุทธ์การเพิ่มประสิทธิภาพ

5.1 การออกแบบตามความต้องการของแอปพลิเคชัน

การใช้งานที่ใช้พลังงานต่ำ- / ต่ำ-: ใช้ขดลวดต้านทาน-ที่สูงกว่าและ PWM หรือการขับกระแสคงที่-เพื่อลดกำลังและความร้อน

แรงแม่เหล็กสูง / การใช้งานตอบสนองที่รวดเร็ว: เลือกคอยล์ต้านทานปานกลางหรือต่ำกว่า พร้อมการระบายความร้อนที่ปรับให้เหมาะสมเพื่อรักษาเอาต์พุตแม่เหล็ก

พื้นที่-การออกแบบขนาดเล็กมีจำกัด: ปรับสมดุลเส้นผ่านศูนย์กลางของเส้นลวด การหมุน และขนาดแกนอย่างแม่นยำ เพื่อให้ได้ประสิทธิภาพสูงสุดในพื้นที่จำกัด

5.2 การประสานงานกับวงจรการขับขี่

กลยุทธ์การขับขี่ที่ชาญฉลาด (PWM หรือกระแสคงที่-) ช่วยลดผลกระทบของการเปลี่ยนแปลงความต้านทานต่อแรงแม่เหล็กและกำลัง ทำให้มั่นใจได้ถึงการทำงานที่เสถียรและมีประสิทธิภาพ

5.3 ความสำคัญของวัสดุและการผลิต

ลวดเคลือบคุณภาพสูง- เทคนิคการพันขดลวดที่แม่นยำ และการจัดการระบายความร้อนที่มีประสิทธิภาพถือเป็นสิ่งสำคัญสำหรับ-ความเสถียรและความน่าเชื่อถือในระยะยาวของโซลินอยด์วาล์วขนาดเล็ก

6. กรณีลูกค้าอุปกรณ์การแพทย์ Pinmotor

ลูกค้าอุปกรณ์การแพทย์ของ Pinmotor ใช้โซลินอยด์วาล์วสุญญากาศขนาดเล็ก 2 ทางในเครื่องช่วยหายใจแบบพกพา การออกแบบเดิมมีความต้านทานคอยล์ค่อนข้างต่ำ ส่งผลให้:

• กระแสไฟในสถานะคงที่มากเกินไป-
• การใช้พลังงานสูงและการสร้างความร้อนที่สำคัญ
• ลดความน่าเชื่อถือระหว่างการทำงานต่อเนื่อง

โดยการปรับการหมุนของคอยล์และเส้นผ่านศูนย์กลางของสายไฟเพื่อเพิ่มความต้านทานกระแสตรง:

• กระแสคงที่-ลดลง ~25%, ลดการใช้พลังงาน
• แรงแม่เหล็กยังคงเพียงพอเพื่อสั่งงานวาล์วได้อย่างน่าเชื่อถือ
• การสร้างความร้อนลดลง ~40%ปรับปรุงความปลอดภัยและความน่าเชื่อถือของอุปกรณ์
• เวลาตอบสนองอยู่ภายในข้อกำหนดการออกแบบทำให้ควบคุมการไหลเวียนของอากาศได้อย่างแม่นยำ

กรณีนี้แสดงให้เห็นถึงประโยชน์เชิงปฏิบัติของการเพิ่มความต้านทานของคอยล์ วิศวกรยังได้อ้างอิงถึงข้อกำหนดของโซลินอยด์วาล์ว มิเนียเจอร์ 2 ทาง DC 12 Vเพื่อเป็นแนวทางในการตรวจสอบและคัดเลือก

7. บทสรุป

ความต้านทานกระแสตรงของคอยล์โซลินอยด์วาล์วสุญญากาศขนาดเล็ก 2 ทางเป็นพารามิเตอร์การออกแบบที่สำคัญ การเพิ่มความต้านทานสามารถลดกระแสไฟฟ้าในการทำงาน และส่งผลต่อการใช้พลังงาน แรงแม่เหล็ก การสร้างความร้อน และความเร็วการตอบสนอง การผสมผสานการปรับความต้านทานให้เหมาะสมเข้ากับวงจรขับเคลื่อนที่แม่นยำและเทคนิคการผลิต ช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือในอุปกรณ์ทางการแพทย์ ระบบอัตโนมัติ และการใช้งานไมโครฟลูอิดิก เนื่องจากความต้องการในการย่อขนาด ความชาญฉลาด และประสิทธิภาพสูงเพิ่มขึ้น การเพิ่มความต้านทานจะยังคงเป็นจุดสนใจหลักในการออกแบบวาล์วโซลินอยด์
